Last Updated on 2022 年 7 月 25 日 by 小編

Raspberry Pi 4 小改版(v1.2)! Rspberry Pi 4 從 2019 年發布後，就被發現有 USB-C 的充電問題。


Raspberry Pi 4 的充電問題

這問題是 Pi 4 和內建 E-mark 晶片的高階 USB-C 充電線不相容，而這些充電線內建了用以執行CC(Configuration Channel)邏輯檢測與控制的 E-mark 晶片，屬於高階的 USB-C 充電線。因此包括蘋果的 MacBook 或是筆電使用的 USB-C 充電裝置在插到 Pi 4 上會被誤認為音訊轉接配件，因而無法提供電力。但使用原廠 5.1V/3A 電源則沒有這樣的問題。

Raspberry Pi 4 小改版，型號為 v1.2

好消息是目前 Pi 4 有小改版，型號為 v1.2。根據 theregister 的報導，新版修正了 USB-C 的供電問題，可適用大部分的充電線(器)。此外，新版還進行了絲印的調整，可以減少焊接過程中發生錫橋。

檢查目前版本方法

檢查的方式是在命令列執行 cat /proc/cpuinfo，如果是 Pi4/4GB 在版本號(Revision)的部份會顯示 c03112，型號(Model)會顯示 Raspberry Pi 4 Model B Rev 1.2 就是新版(v1.2)。如果在 Revision 顯示 c03111，Model 顯示 Raspberry Pi 4 Model B Rev 1.1 那就是舊版(v1.1)。我們販售的 Pi 4 都是新版。

pi@raspberrypi:~ $ cat /proc/cpuinfo
processor	: 0
model name	: ARMv7 Processor rev 3 (v7l)
BogoMIPS	: 108.00
Features	: half thumb fastmult vfp edsp neon vfpv3 tls vfpv4 idiva idivt vfpd32 lpae evtstrm crc32
CPU implementer	: 0x41
CPU architecture: 7
CPU variant	: 0x0
CPU part	: 0xd08
CPU revision	: 3

...

Hardware        : BCM2835
Revision        : c03112
Serial          : 10000000abb7260c
Model           : Raspberry Pi 4 Model B Rev 1.2



新版(v1.2)顯示結果

Pi4/4GB 新版(v1.2)顯示結果如下。



舊版(v1.1)顯示結果如下。



從外觀分辨新舊板

如果要從外觀來分辨的話，可以看 WLCSP SD 卡電壓開關的位置。下圖為舊版(v1.1)，開關在 SD 卡的側邊。

而新版(v1.2)則是改到 SD 卡的下方。



同時比較 v1.1 和 v1.2

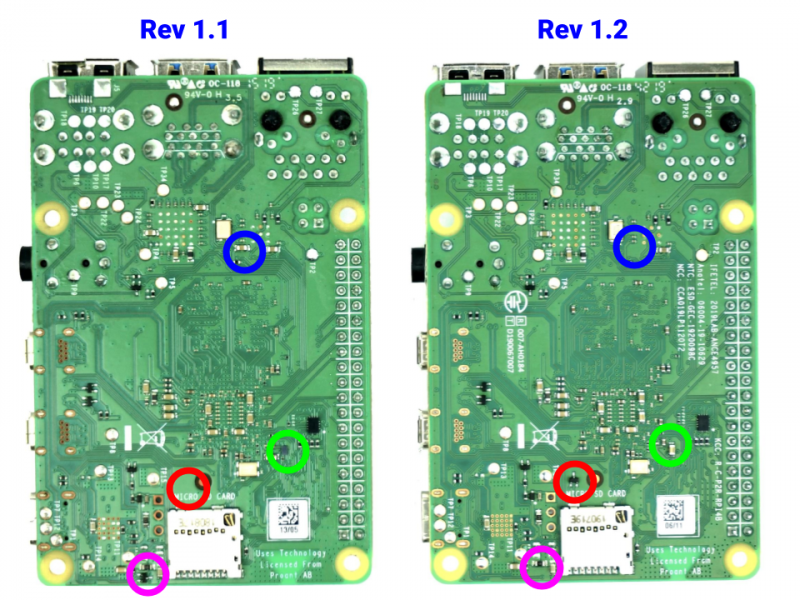

外觀比較可以參考下圖比較，左側為 Rev 1.1，右側為 Rev 1.2。

更多版本資訊可以看官方文件。
