【新聞】Raspberry Pi Radio Module 2 介紹 | RM2
Last Updated on 2025 年 8 月 16 日 by 小編
隨著 Raspberry Pi 的 RP2040 和 RP2350 客戶規模不斷擴大，這些客戶經常會要求提供無線解決方案，能和 Raspberry Pi Pico 系列裝置相容的軟體和功能；Radio Module 2(RM2) 就是基於這樣的需求設計生產出來的無線射頻模組。

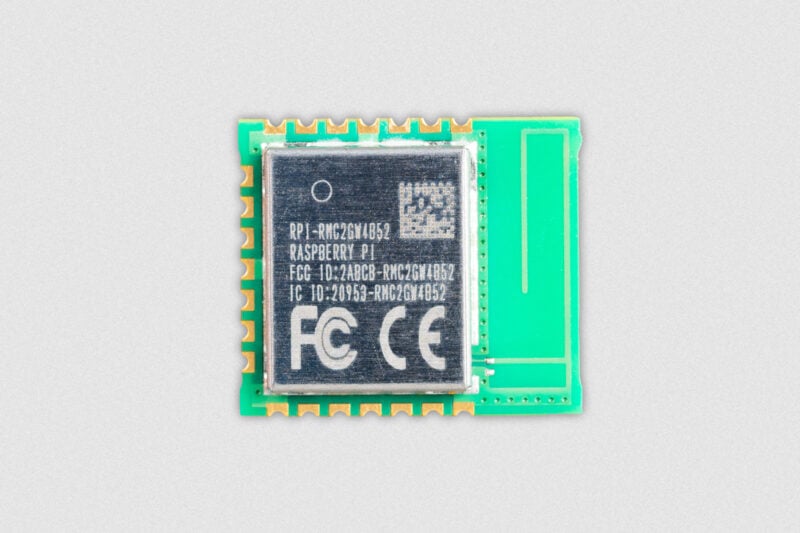

Raspberry Pi Radio Module 2 是獨立的 Wi-Fi 和藍牙無線射頻模組，採用與 Raspberry Pi Pico W 和 Pico 2 W 相同的 Infineon CYW43439 無線射頻晶片。
RM2 的 Wi-Fi 功能支援單頻 2.4 GHz Wi-Fi 4 (802.11n)，使用 20 MHz 頻段，可實現高達 96Mbps（PHY 速率）的資料速率；並且 RM2 支援藍牙 5.2，包含經典藍牙（Bluetooth Classic）和低功耗藍牙 (BLE)兩種模式。在軟體相容性上，RM2 與 Pico W 和 Pico 2W SDK 完全相容，可使用 MicroPython 或是 C/C++ 在 Raspberry Pi 生態系無縫接軌。RM2 提供三個主機控制的 GPIO，而無需額外的控制晶片，因此 RM2 很容易和其他硬體整合，讓一個原本無法上網的 MCU 連上網際網路，實現 IoT 的情境。
內容目錄
Raspberry Pi Radio Module 2 特色
- RM2 已經預認證（pre-certified），因此可快速整合 RM2 的產品中，不必擔心無線認證的複雜性。
- RM2 具有整合天線（integrated antenna），內建功率放大器（PA）和低雜訊放大器（LNA），無需外部天線並簡化了設計。
- RM2 體積小，可直接焊接 PCB 上，成為緊湊型設計（compact designs）的最佳選擇。
Raspberry Pi Radio Module 2 詳細規格
| Chipset | Infineon CYW43439 combo chip * 2.4 GHz Wi-Fi 4 (802.11b/g/n) up to 96 Mbps PHY rate, support for 20 MHz channels * Bluetooth 5.2 Classic and LE * SISO (Single Input, Single Output) configuration (1×1) |
| Castellated edge pads | * 3x GPIO * gSPI (general SPI) interface to Raspberry Pi microcontroller using PIO * Power On/Reset pins |
| Antenna | Shared 2.4 GHz antenna for both Wi-Fi and Bluetooth signals |
| Misc | * Integrated internal PA and LNA for signal range and reliability * RF shield to reduce EMI and protect RF integrity |
| Supply Voltage | * Core power supply – 3.0 V to 4.8 V; 3.3V default * IO power supply – 1.8V or 3.3V (default) |
| Power Consumption | * IEEE Power Save PM1 DTIM1 average rate 1 – 1.19 mA * Receive active rate MCS7 (at -50 dBm) – 43 mA * Transmit active rate MCS7 (at 16 dBm) – 271 mA |
| Dimensions | 16.5 x 14.5mm |
| Temperature Range | −30°C to +70°C |
Raspberry Pi Radio Module 2 使用場景
- 遠端控制：輕鬆管理無線設備。
- 資訊記錄：透過 Wi-Fi 或藍牙將感測器資料傳送到伺服器或裝置。
- 物聯網連接：建構連接到物聯網的智慧型設備。

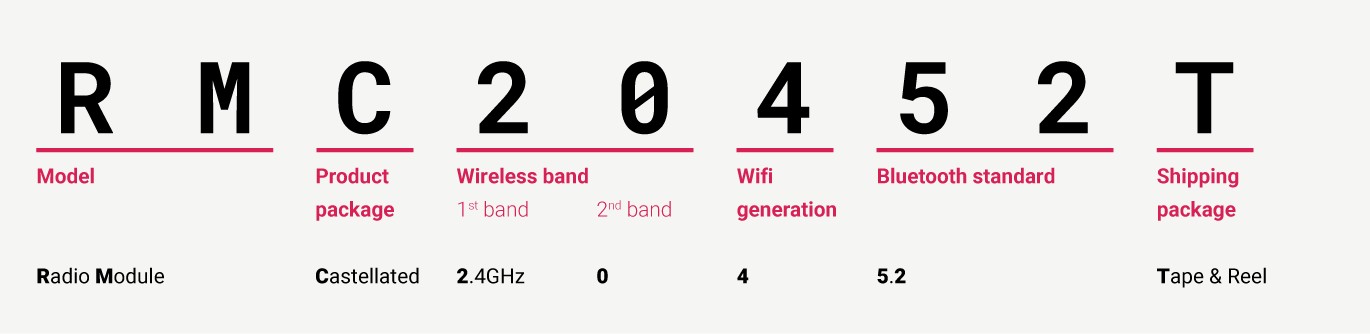

從 datasheet 可以看到 Raspberry Pi RM2 的命名規則。目前型號為 RMC20452T，採用齒孔、2.4GHz Wi-Fi 4、藍牙 5.2 和捲帶式封裝。可以猜想未來可能會有雙頻 Wi-Fi 6 和藍牙 5.4 的模組，可能命名為 RMC256554T。
圖片來源：Raspberry Pi Radio Module 2 規格書
RM2 架構說明

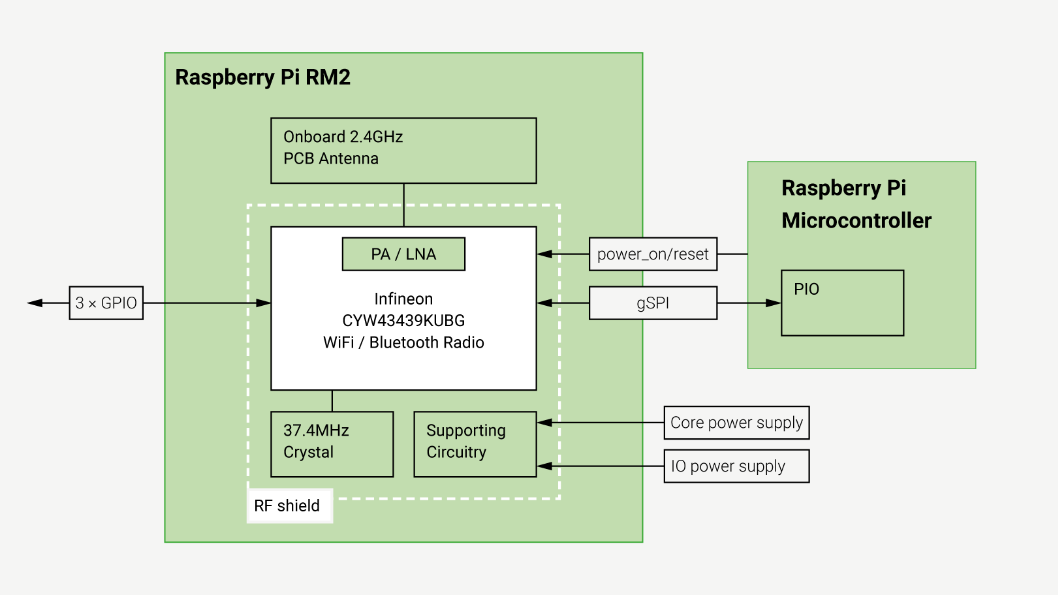

下圖左邊的 RM2 可透過通用 SPI(gSPI) 介面和復位/電源訊號連接到圖右的 Raspberry Pi 微控制器，而 RM2 使用的 Infineon CYW43439 晶片處理無線射頻訊號，板載的 PCB 天線可用於 Wi-Fi 和藍牙通訊。如果需要控制外部硬體，也可以透過三組 GPIO 做控制。
圖片來源：Raspberry Pi Radio Module 2 規格書
RM2 腳位定義

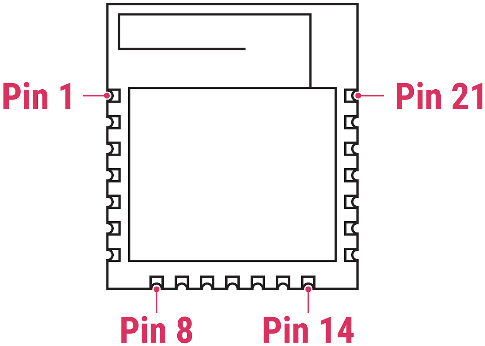

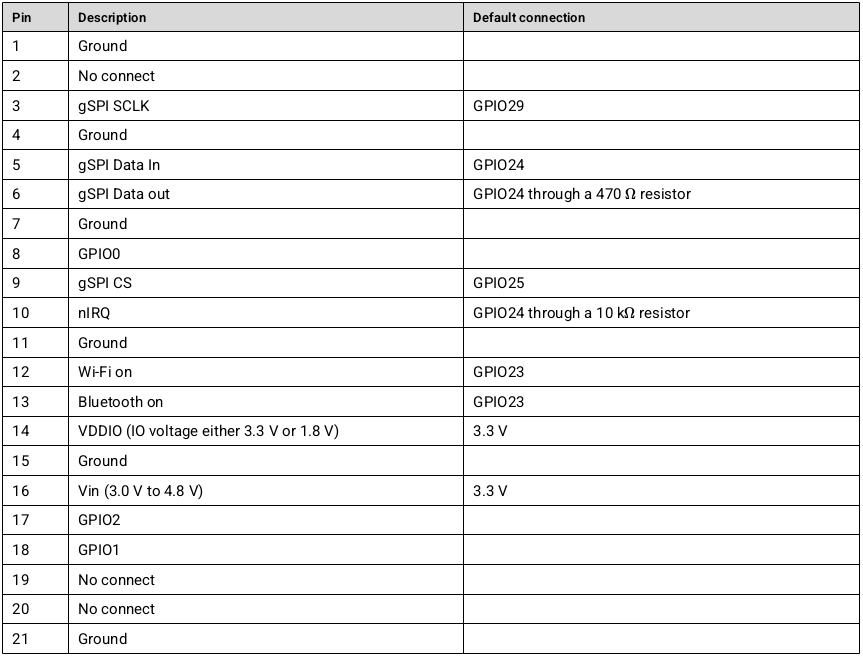

下圖是 RM2 的腳位定義和腳位說明，開發者可以根據 RM2 的規格書 和使用的 MCU 相接，快速開發應用。
圖片來源：Raspberry Pi Radio Module 2 規格書
圖片來源：Raspberry Pi Radio Module 2 規格書
常見問與答(FAQ)
1. RM2 和 ESP32 有什麼不同？
和 ESP32 不同，Raspberry Pi Radio Module 2(RM2) 本質上是一個無線射頻模組，必須要依靠外部主控（MCU）來驅動和管理而不能獨立運作；但優點是和 Raspberry Pi W 和 Raspberry Pi Pico 2W SDK 完全相容。而 ESP32 是具有低功耗、高整合度的 Wi-Fi 和藍牙雙模系統單晶片(SoC)，最重要的是可獨立運作成為 IoT 場景的運作核心。
2. 那 RM2 適合的需求情境？
除了在遠端控制、資訊記錄、藍牙遙控、家庭自動化等情境外，RM2 特別適合在空間受限、預算有限、開發週期緊湊的專案，預認證的 RM2 將節省很多寶貴的時間和金錢！
RM2 文件下載
參考資料
- Raspberry Pi Radio Module 2 available now at $4
- Raspberry Pi Radio Module 2 (RM2) is officially available for $4
- Introducing the Raspberry Pi Radio Module 2 (RM2)
